Android: CircleProgress的實作

前言

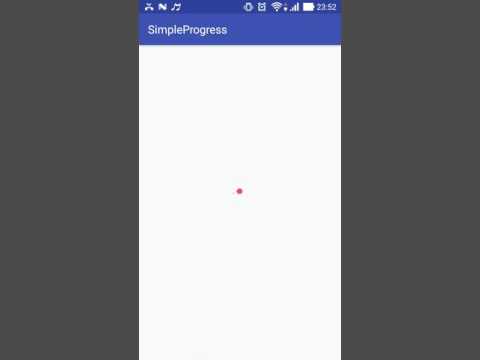

這次練習做了一個簡單的Circle Progress，產生幾個圓形，再利用Animator物件幫我們達到持續旋轉的效果，效果如下。

以下我歸納為幾個實作步驟：

1. 初始化
2. 於量測階段(onMeasure)設定大小
3. 於大小確定階段設置基本資源和動畫
4. 於繪製階段繪製所需圓形

初始化

初始化就如同先前的篇章提到的方式，若你希望提供更多的屬性來客製化，就設定自己所需要的屬性資源即可，這邊我直接使用簡單的方式，直接設定單一顏色即可。

private void init() {
        this.viewWidth = 150;
        this.viewHeight = 150;
        this.color = Color.parseColor("#FF4081");
        this.numberOfCircle = 6;
        this.rotates = new float[this.numberOfCircle];
}

CircleProgress的寬高就直接設置150、顏色固定為粉紅色，本身的圓圈和後面跟隨的小圓圈共有六個，當然你可以提供客製化需求，自定義attrs的設定即可。

於量測階段(onMeasure)設定大小

onMeasure這個方法是View的生命週期(LifeCycle)之一，其實相似於Activity或Fragment的生命週期，就是一個View從無到繪製出來的一個過程，然而onMeasure是在View初始化時，需要先對我們的佈局及當中的子視圖進行量測的一個階段，我們在這個階段可以取得量測的大小，或是直接設定我們所要的尺寸，以下我直接將viewWidth=150和viewHeight=150透過setMeasuredDimension方法存取，程式碼如下。

@Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        final int measuredWidth = resolveSize(this.viewWidth, widthMeasureSpec);
        final int measuredHeight = resolveSize(this.viewHeight, heightMeasureSpec);
        this.setMeasuredDimension(measuredWidth, measuredHeight);
}

於大小確定階段設置基本資源和動畫

onLayout階段則是佈局與子視圖都已經確定其大小和位置的階段，這時我們就可以進行我們圓形繪製的前置準備，程式碼如下。

@Override
    protected void onLayout(boolean changed, int left, int top, int right, int bottom) {
        super.onLayout(changed, left, top, right, bottom);
        this.initLayoutSize();
        this.initCircles();
        this.prepareAnim();
}

private void initLayoutSize() {
        this.onLayoutWidth = this.getWidth();
        this.onLayoutHeight = this.getHeight();
        this.center = new PointF(this.onLayoutWidth / 2.0f, this.onLayoutHeight / 2.0f);
}

private void initCircles() {
        final float size = Math.min(this.onLayoutWidth, this.onLayoutHeight);
        final float circleRadius = size / 10.0f;
        this.circles = new Circle[this.numberOfCircle];

        for (int i = 0; i < this.numberOfCircle; i++) {
            this.circles[i] = new Circle();
            this.circles[i].setCenter(this.center.x, circleRadius);
            this.circles[i].setColor(this.color);
            this.circles[i].setRadius(circleRadius - circleRadius * i / 6);
        }
}

private void prepareAnim() {
        for (int i = 0; i < this.numberOfCircle; i++) {
            final int index = i;

            ValueAnimator fadeAnimator = ValueAnimator.ofFloat(360, 0, 0, 360);
            fadeAnimator.setRepeatCount(ValueAnimator.INFINITE);
            fadeAnimator.setDuration(2500);
            fadeAnimator.setStartDelay(index * 100);
            fadeAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {

                @Override
                public void onAnimationUpdate(ValueAnimator animation) {
                    rotates[index] = (float) animation.getAnimatedValue();
                    reDraw();
                }
            });

            fadeAnimator.start();
        }
}

private void reDraw() {
        this.invalidate();
}

於繪製階段繪製所需圓形

最後一步則是於onDraw階段繪製我們所有的圓形即可，程式碼如下。

private void drawGraphic(Canvas canvas) {
        for (int i = 0; i < this.numberOfCircle; i++) {
            canvas.save();
            canvas.rotate(this.rotates[i], this.center.x, this.center.y);
            this.circles[i].draw(canvas);
            canvas.restore();
        }
}

Source Code

GitHub: https://github.com/xavier0507/CircleProgress.git
